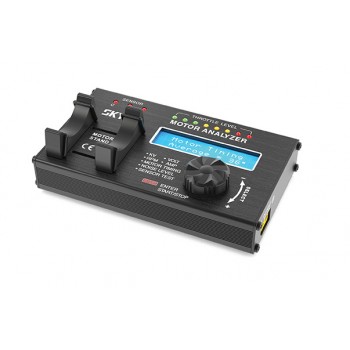

马达分析仪

SK-500020

马达分析仪

SKYRC马达分析仪是用于测量无刷马达KV值,转速,电流,进角,噪音以及检查马达的霍尔效应传感器是否正常工作。配备了2X16字符液晶显示屏,能够实时显示无刷有感或者无刷无感马达的各项参数。

KV值测试 电压测试 转速测试 电流测试 进角测试 噪音测试 霍尔感应器测试
霍尔感应指示灯 油门指示灯 旋钮

KV / VOLT / RPM / AMP

KV值: 指某一油门大小,马达转子转速与电压的比值。
U: 马达分析仪的输入电压
RPM: 指某一油门大小,马达转子的转动速度。
I: 指某一油门大小,流经马达线圈的电流。

马达进角

马达进角:初始进角,通常在0-70度之间,需要通过相应工具调整传感器插板。

噪音测试

噪音测试: 因生产工艺缺陷,轴承质量问题,转子不平衡等因素,使马达在转动时会有振动,产生噪音.由此产生的振动噪音大小,可以判断马达的性能好坏。

分贝(dB)是用来表示该马达噪声水平的对数单位。

霍尔传感器测试

霍尔传感器: A相,B相或者C项LED灯亮时,即表示相应的感应器已经正常工作。
包装清单
无刷马达分析仪
马达连接线(3.5MM香蕉头+鳄鱼夹线)
马达有感线
直流输入线(XT60+4.0mm香蕉头线)
直流输入线(XT60+田宫头线)
说明书
规格
净重
282克 (不含配线)
输入电压
7.4-8.4V(建议使用2S1P LIPO电池)
LCD显示屏
蓝色背光灯,白色字体,2行16位字符
KV 值测量精度
+/- 3%
进角测量精度
+/- 4%
马达进角范围
0-70°
噪音测量范围
60dB - 120dB
适用马达
有感/无感无刷马达(2极-36极
尺寸
长度 : 80.6mm
宽度 : 136.5mm
高度 : 24.5mm
文档
马达分析仪说明书 V1.2 pdf
2019-11-09
